ACO PRO


ACO PRO Klimaportalsystem (SET)
Der lückenlose Übergang zwischen der ACO PRO Leitwand und dem ACO PRO Klimatunnel

Entscheidend für den Erfolg einer Leiteinrichtung ist insbesondere die Art und bauliche Ausführung der Eingangsbereiche zu den Tunneln. Sicheres Auffinden der Tunneleingänge, angenehmes Milieu bezüglich Temperatur und relativer Feuchte und angemessene Untergründe sind nur einige Kriterien, die bei der Planung und Umsetzung zu berücksichtigen sind. Mit den Klimaportalen in Verbindung mit den Flügelwänden und den Klimaplatten sind viele Gestaltungsmöglichkeiten gegeben.

Das ACO PRO Klimaportalsystem KPS 1000-700-3000 ermöglicht den lückenlosen Übergang zwischen der ACO PRO Leitwand und dem ACO PRO Klimatunnel. Es besteht aus den Bauteilen Klimaportal KP 1000, Flügelwänden (links/rechts) und Klimaplatten mit Öffnungen. Alle Bauteile sind aus bewehrungsfreiem ACO Polymerbeton gefertigt.

Das System ist variabel in der Anpassung an die Klimatunnelelemente KT 500-520/640 (mit/ohne Klimaöffnungen) und dem Klimastelztunnel KST 500-700. Die dazu gehörenden Flügelwände ermöglichen einen höhengleichen, oberflächenbündigen Verbau von Leitwand und Klimaportal bei gleichzeitig unterschiedlichen Tunneleinbautiefen. Klimaplatten mit Klimaöffnungen bedecken die Sohle des Portals inklusive der Lauffläche vor den Flügelwänden. Die Klimaplatten ermöglichen eine individuelle Gestaltung der Sohlbereiche im Eingangsportal und im Bereich der Mulde oder des Grabens.

Produktinformationen

Klimaportalsystem 1000-700-3000 (SET)

ACO Produktvorteile
  • Kompakte Eingangslösung
  • Entspricht 1m Tunnellänge und 3 m Leitwandbreite
  • Individuelle Anpassung an Umgebungsgelände
  • Optimale Klimabedigungen für Amphibien
  • Frei von Metallen
  • Geotextil als Fugenabdeckstreifen ist im Lieferumfang mit enthalten!
  • Material: Polymerbeton
  • Einsatzbereich: Bankette, Geh- und Radweg
  • Belastungsklasse C 250 in Anlehnung an die DIN EN 1433



Bestellinformationen


AbmessungGewichtArtikel-Nr.
Länge (mm)Breite (mm)Höhe (mm)(kg)
Klimaportalsystem-Set
1000
(Tunnellänge inkl. Trichter)
3000
(Klimaportal + Flügelwände)
720
(variabel eingebaut 50-70 cm)
55011130
Set bestehend aus:

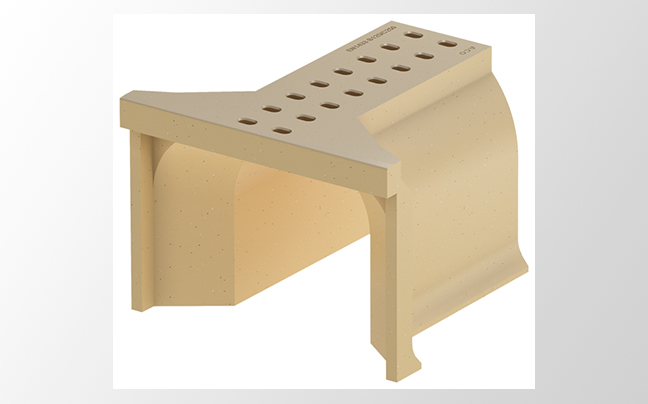

Klimaportal (1x)

1000

1000

720

285

11124

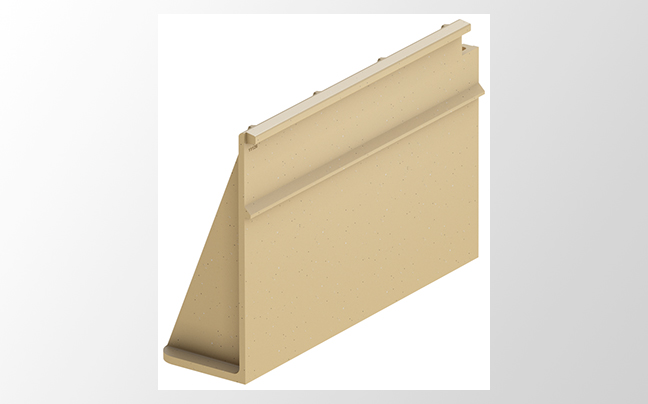

Flügelwand rechts/links (je 1x)10803307206811125/11126

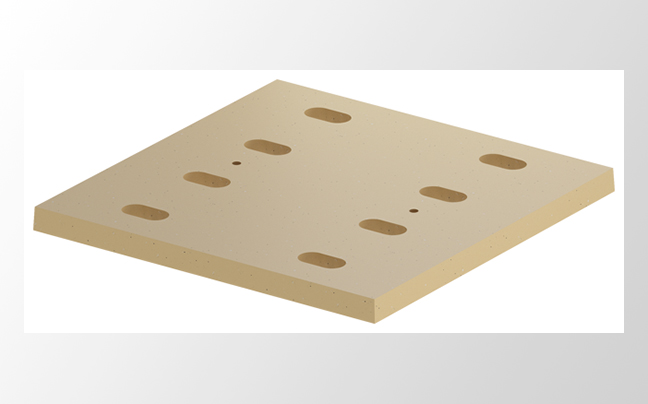

Klimaplatte (9x)480480301511127

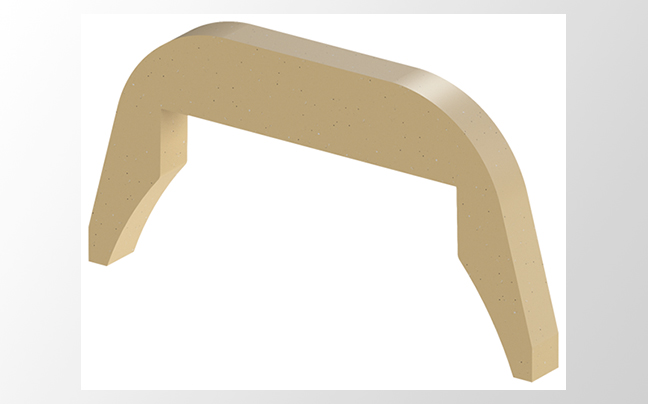

Ausgleichselement (1x)50580300711129
Geotextilstreifen (4x im Lieferumfang enthalten)
